Rack Series
GE&EL AC/DC SiC-RS
4Q Regenerative AC Grid Simulator Regenerative DC Bidirectional Source and Sink
(4사분면 재생형 AC 그리드 시뮬레이터, 회생 DC 양방향 전원 및 소스)

Bidirectional SiC-based AC/DC Grid Emulator & Electronic Load for advanced testing of renewable and EV power systems.
재생 가능 에너지 및 전기차 파워 시스템 테스트용 SiC 기반 양방향 AC/DC 그리드 에뮬레이터 및 전자 부하

  •

  •   GE&EL AC/DC SiC-RS

    The GE&EL AC/DC SiC-RS is an advanced bidirectional power platform combining a Grid Emulator and Electronic Load in a single unit. Powered by Silicon Carbide

  • (SiC) technology, it offeres high efficiency, fast dynamics, and compact design. This system is ideal for testing inverter, chargers, batteries, and power electronics

  • under real-world grid conditions (AC or DC), and supports both source and sink modes.


GE&EL AC/DC SiC-RS는 그리드 에뮬레이터와 전자 부하 기능을 하나의 장비에 통합한 고급 양방향 파워 플렛폼입니다. 실리콘 카바이드(SiC) 기술을 기반으로 하여 높은 효율,
빠른 응답 속도 및 컴팩트한 설계를 자랑합니다. 본 제품은 인버터, 충전기, 배터리 및 전력 전자장비의 테스트에 적합하며 실제 AC/DC 그리드 조건을 시뮬레이션 할 수 있습니다.


  • e7866f9015d14a6ed9b3e6e1db083042_1752633046_1563.jpg

★제품 특징
  • AC/DC 전원 공급 및 소모 모드 지원
  • 실제 전력망 조건 시뮬레이션 (AC/DC)
  • SiC 기술 기반의 고성능 설게
  • 회생 기능: 전력을 그리드로 되돌림
  • 로컬 HMI가 포함된 임베디드 제어 장치
  • 원격 제어 지원: CAN, Ethernet, Modbus
  • 랙 마운트형 모듈형 구조

  •    Characteristics / 특성



  •


 Sic Technology (SiC 기술 적용)

 실리콘 카바이드 부품으로 높은 성능과 효율 제공

 Touchscreen (터치스크린)

 직관적인 로컬 제어를 위한 7인치 컬러 디스플레이 탑제

 Easy Integration (쉬운 통합)

 아날로그 & 디지털 I/O, 개방형 MODBUS/TCP 프로토톨로 자동화 테스트 환경에 손쉬운 연동 가능

 Intuitive User Interface (직관적인 사용자 인터페이스)

 테스트 환경에 최적화된 엔지니어 중심 설계

 19-inch Rack Format (19인치 랙 호환

설계)

 최대 30kW 출력, 7U 높이 및 675mm 깊이로 표준 19인치 랙 캐비닛에 쉽게 장착 가능





   Applications / 적용 분야

  • 전기차 분야
  • 스마트 그리드
  • 태양광 인버터 시험
  • 항공우주 분야
  • 애너지 저장 시스템
  • 파워 HiL(Hardware-in-the-Loop)
  • 산업 시험
  • 학술 및 연구개발

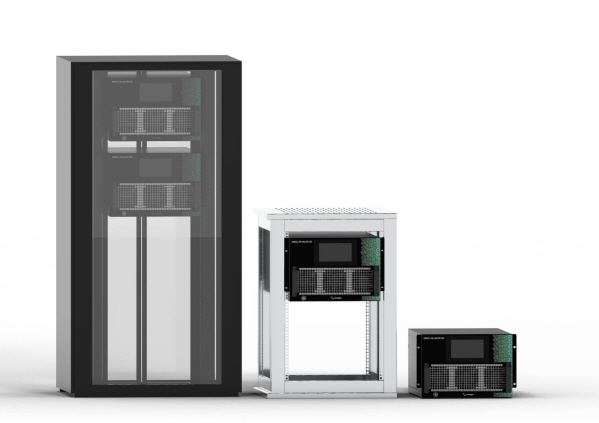

  •    19 인치 랙 형식


    컴팩트한 고출력 랙 장비

    GE&EL AC/DC SiC-RS는 7U 높이, 715mm 깊이의 소형 유닛에서 30kW의 고출력을 제공합니다. 표준 19인치 랙 캐비닛에 완벽히 호환되며, 공간 절약형 구조, 모듈형 확장성,

  • 테스트 환경과의 손쉬운 통합을 자랑합니다. 연구소 및 생산 라인에서의 고밀도 전력 솔루션에 적합한 최적의 구성입니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752649516_3963.jpg

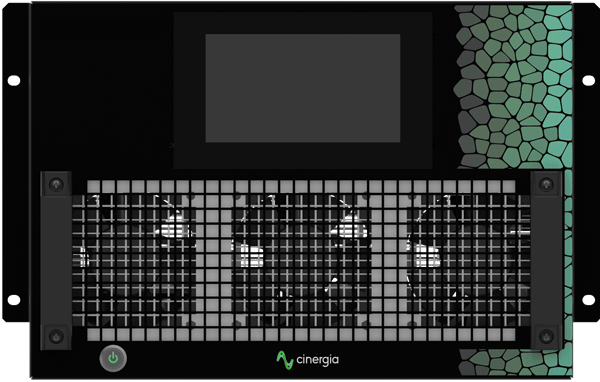

   7 인치 터치스크린


PC 없어도 완벽한 제어 가능

내장된 7인치터치스크린은 장비의 모든 기능을 로컬에서 직접 제어할 수 있도록 지원합니다. 시작/정지/초기화,채널 설정, 테스트 시퀸스 실행, 그래프 표시,

데이터 로깅 등이 가능합니다. 밝고 반응이 빠른 디스플레이로 직관적인 조작이 가능합니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752650182_7014.jpg



  •    고효율 설계


    양방향 최고 수준의 에너지 효율

    Cinergia의 Rack Series는 출력 및 회생 모드 모두에서 업계 최고 수준의 효율을 자랑합니다. 이를 통해 다음과 같은 이점이 있습니다.

    • 전기 요금 절감 및 에너비 소비 감소
    • 발열 최소화
    • 환경 영향 최소화
    • 전기 설비 효율화
    • 회생 기능율 통한 에너지 회수

        • ▶최대 부하 시(30kW), 효율은 93% 이상을 기록합니다.


        • e7866f9015d14a6ed9b3e6e1db083042_1752650927_1279.png


        •    직관적인 제어 인터페이스


          편안함과 제어력을 모두 갖춘 인터페이스

        • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

        • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

        • 원격 제어 포트:

            • LAN 이더넷 (Modbus/TCP 프로토콜)
            • LabVIEW 드라이버 제공

        • 디지털 I/O:
    • 디지털 입력 6개
    • 릴레이 출력 4개

            • 옵션 아날로그 I/O:
            • 아날로그 입력 6개 (0-10V)
            • 아날로그 출력 6개 (0-10V)

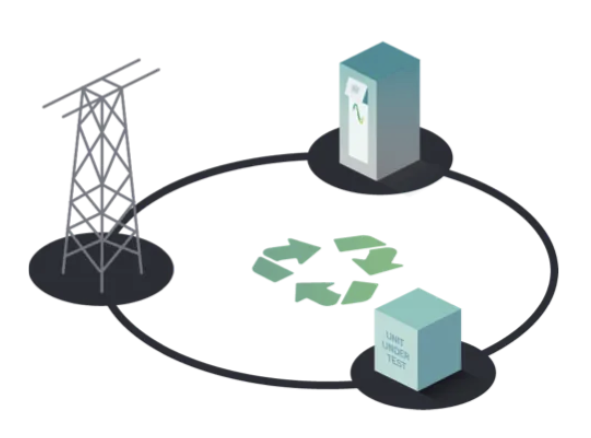

            •    회생 에너지 기술


              스마트한 에너지 회수 솔루션

              Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

              전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

            • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png
