Rack Series
GE AC/DC SiC-RS
4Q Regenerative AC Grid Simulator Regenerative DC Bidirectional Source and Sink
4Q 사분면 회생형 AC 그리드 시뮬레이터, 회생형 DC 양방향 전원 및 소스

Bidirectional SiC-based AC/DC platform for next-gen testing
차세대 전력 시스템 시험을 위한 SiC 기반으로 양방향 AC/DC 전력 플랙폼

  •

  •   GE AC/DC SiC-RS

    The GE AC/DC SiC-RS is a high-performance bidirectional power system that functions as both an AC Grid Emulator and DC power source/ sink. Equipped with

  • Silicon Carbide (SiC) technology, it ensures high efficiency, excellent dynamics, and s compact form factor. Ideal for testing renewable energy systems, EV infrastucture,

  • battery storage, and power electronics, it supports both AC and DC simulation modes with energy regeneration capability.


GE AC/DC SiC-RS는 AC 그리드 에뮬레이터 및 DC 전원 소스와 싱크  기능을 하나로 통합한 고성은 양방향 전력 시스템입니다. 실리콘 카바이드(SiC) 기술을 기반으로 높은 효율과
뛰어난 응답 속도, 콤팩트한 설계를 자랑합니다. 재생 에너지 시스템, 전기차 충전 인프라, 배터리 저장장치, 전력 전자기기 등의 시험에 적합하여, AC 및 DC 조전 모두를 시뮬레이션할
수 있고 회생 기능도 지원합니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752633046_1563.jpg

★제품 특징
  • AC 및 DC 겸용 양방향 전력 시뮬레이션 전원
  • 실리콘 카바이드(SiC) 기반 고효율 설계
  • 최대 30kW 출력 / 7U, 715mm 컴팩트 랙 구조
  • 회생 기능 내장 - 에너지 회수 가능
  • 7인치 컬러 터치스크린으로 직관적인 로컬 제어
  • 원격 제어 지원: MODBUS/TCP, 디지털 및 아날로그 I/O 지원
  • 스마트 그리드, EV, 베터리, 인버터, PHiL 테스트에 최적화

  •    Characteristics / 특성



  •


 Sic Technology (SiC 기술 적용)

 실리콘 카바이드 부품으로 높은 성능과 효율 제공

 Touchscreen (터치스크린)

 직관적인 로컬 제어를 위한 7인치 컬러 디스플레이 탑제

 Easy Integration (쉬운 통합)

 아날로그 & 디지털 I/O, 개방형 MODBUS/TCP 프로토톨로 자동화 테스트 환경에 손쉬운 연동 가능

 Intuitive User Interface (직관적인 사용자 인터페이스)

 테스트 환경에 최적화된 엔지니어 중심 설계

 19-inch Rack Format (19인치 랙 호환

설계)

 최대 30kW 출력, 7U 높이 및 675mm 깊이로 표준 19인치 랙 캐비닛에 쉽게 장착 가능





   Applications / 적용 분야

  • 전기차 분야
  • 스마트 그리드
  • 태양광 인버터 시험
  • 항공우주 분야
  • 애너지 저장 시스템
  • 파워 HiL(Hardware-in-the-Loop)
  • 산업 시험
  • 학술 및 연구개발

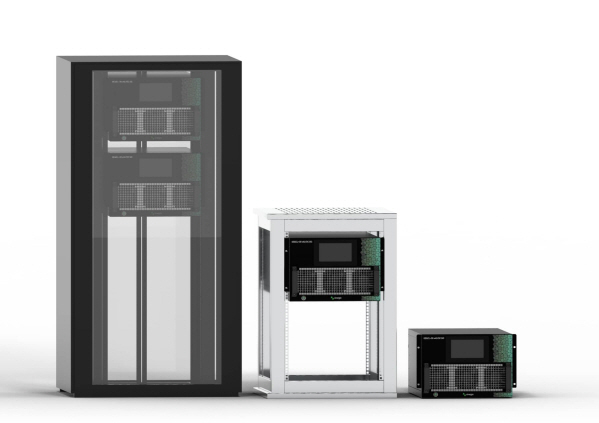

  •    19 인치 랙 형식


    컴팩트한 고출력 랙 장비

    GE&EL AC/DC SiC-RS는 7U 높이, 715mm 깊이의 소형 유닛에서 30kW의 고출력을 제공합니다. 표준 19인치 랙 캐비닛에 완벽히 호환되며, 공간 절약형 구조, 모듈형 확장성,

  • 테스트 환경과의 손쉬운 통합을 자랑합니다. 연구소 및 생산 라인에서의 고밀도 전력 솔루션에 적합한 최적의 구성입니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752649516_3963.jpg

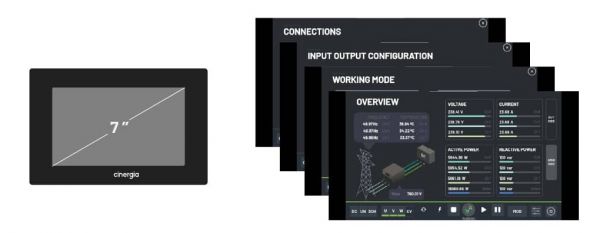

   7 인치 터치스크린


PC 없어도 완벽한 제어 가능

내장된 7인치터치스크린은 장비의 모든 기능을 로컬에서 직접 제어할 수 있도록 지원합니다. 시작/정지/초기화,채널 설정, 테스트 시퀸스 실행, 그래프 표시,

데이터 로깅 등이 가능합니다. 밝고 반응이 빠른 디스플레이로 직관적인 조작이 가능합니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752650182_7014.jpg

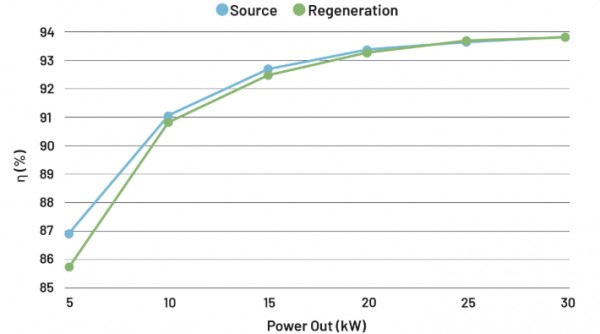

  •    고효율 설계


    양방향 최고 수준의 에너지 효율

    Cinergia의 Rack Series는 출력 및 회생 모드 모두에서 업계 최고 수준의 효율을 자랑합니다. 이를 통해 다음과 같은 이점이 있습니다.

    • 전기 요금 절감 및 에너비 소비 감소
    • 발열 최소화
    • 환경 영향 최소화
    • 전기 설비 효율화
    • 회생 기능율 통한 에너지 회수

    • ▶최대 부하 시(30kW), 효율은 93% 이상을 기록합니다.


    • e7866f9015d14a6ed9b3e6e1db083042_1752650927_1279.png


    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공

    • 디지털 I/O:
  • 디지털 입력 6개
  • 릴레이 출력 4개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

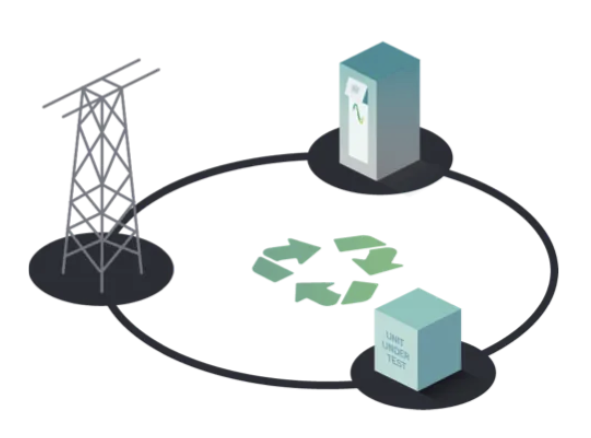

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png


      •
