Rack Series
EL AC/DC SiC-RS
4Q Regenerative AC Electronic Load-Regenerative DC Bidirectional Source and Sink
4 사분면 재생형 AC 전자 부하 - 회생형 DC 양방향 전원 및 소스

An all-in-one regenerative power testing solution designed for both AC and DC applications. Compact, efficient, and fully rack-compatible, it delivers unmatched flexibility for modern R&D and idustrial needs.
AC 및 DC 애플리케이션 모두에 적합한 통합 회생형 전력 테스트 솔루션으로, 컴팩트한 디자인과 높은 효율성, 그리고 19인치 랙 호환성을 통해 최신 연구개발 및 산업 환경에 최적화된 유연성을 올-인-원 갖고 있는 장비

  •

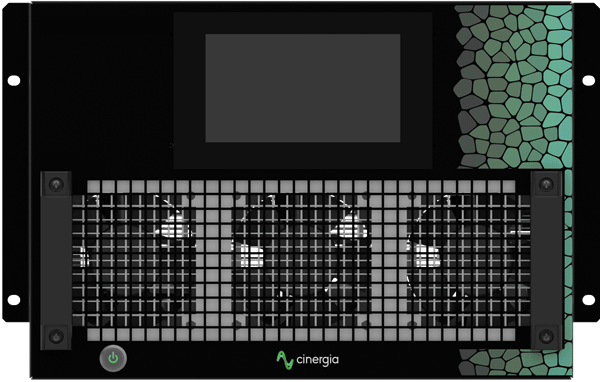

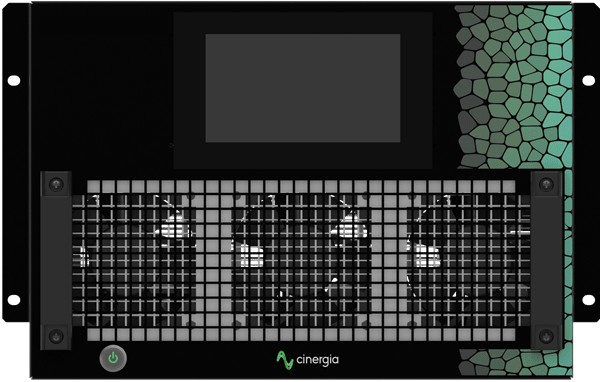

  •   EL AC/DC SiC-RS

    The EL AC/DC SiC-RS is a highly efficient and versatile regenerative electronic load tailored for energy testing in both AC and Dc domains. Built with cutting-edge

  • SiC technology and a universial 19-inch rack format, it is ideal for applications in electromobility, smart grids, aerospace, renewable energy, and power HiL.

  • Its design enables precise R&D, validation, and end-of-line (EoL) testing.


EL AC/DC SiC-RS는 AC 및 DC 환경에서 에너지 테스트를 위한 고효율 및 다기능 회생형 전자 부하입니다. 최첨단 SiC 기술과 범용 19인치 랙 포멧으로 설계되어 전기차, 스마트
그리드, 항공우주, 신재생에너지, HiL 테스트 등 다앵한 분야의 연구개발(R&D), 검증, 그리고 생산라인 마지막 테스트(EoL)에 이상적인 장비입니다.

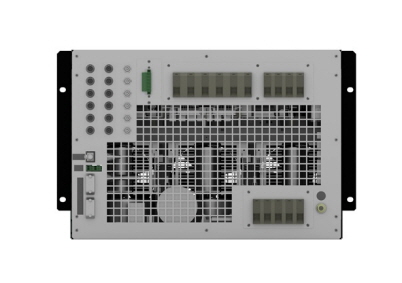

  • e7866f9015d14a6ed9b3e6e1db083042_1752633046_1563.jpg

★기술 사양 (Technical Specifications)
  • 정격 출력: 유닛당 30kW
  • 전압 범위(AC): 최대 305Vrms(L-N) / 528Vrms (L-L)
  • 전압 범위(DC): 최대 ±1000Vdc
  • 전류 범위: 테스트 조건에 따라 설정 가능
  • 주파수 범위(AC): 16 ~ 820 Hz
  • 효율: 소스 및 회생 모드에서 93% 이상
  • 형태: 19인치 랙 / 7U / 깊이 675mm
  • 냉각 방식: 공랭식
  • 통신 방식: 이더넷 (Modbus/TCP), USB

  •    Characteristics / 특성



  •


 Sic Technology (SiC 기술 적용)

 실리콘 카바이드 부품으로 높은 성능과 효율 제공

 Touchscreen (터치스크린)

 직관적인 로컬 제어를 위한 7인치 컬러 디스플레이 탑제

 Easy Integration (쉬운 통합)

 아날로그 & 디지털 I/O, 개방형 MODBUS/TCP 프로토톨로 자동화 테스트 환경에 손쉬운 연동 가능

 Intuitive User Interface (직관적인 사용자 인터페이스)

 테스트 환경에 최적화된 엔지니어 중심 설계

 19-inch Rack Format (19인치 랙 호환

설계)

 최대 30kW 출력, 7U 높이 및 675mm 깊이로 표준 19인치 랙 캐비닛에 쉽게 장착 가능





   Applications / 적용 분야

  • 전기차 분야
  • 스마트 그리드
  • 태양광 인버터 시험
  • 항공우주 분야
  • 애너지 저장 시스템
  • 파워 HiL(Hardware-in-the-Loop)
  • 산업 시험
  • 학술 및 연구개발

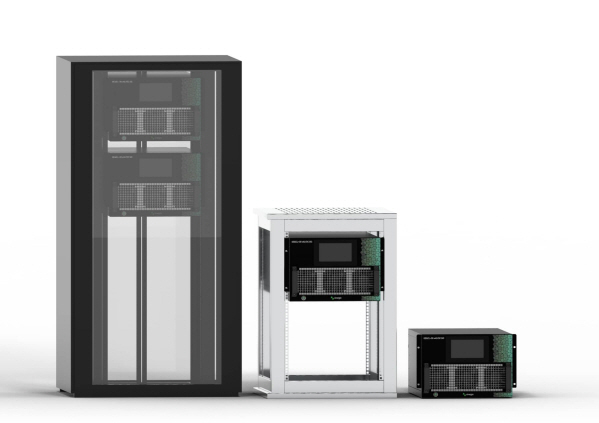

  •    19 인치 랙 형식


    컴팩트한 고출력 랙 장비

    GE&EL AC/DC SiC-RS는 7U 높이, 715mm 깊이의 소형 유닛에서 30kW의 고출력을 제공합니다. 표준 19인치 랙 캐비닛에 완벽히 호환되며, 공간 절약형 구조, 모듈형 확장성,

  • 테스트 환경과의 손쉬운 통합을 자랑합니다. 연구소 및 생산 라인에서의 고밀도 전력 솔루션에 적합한 최적의 구성입니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752649516_3963.jpg

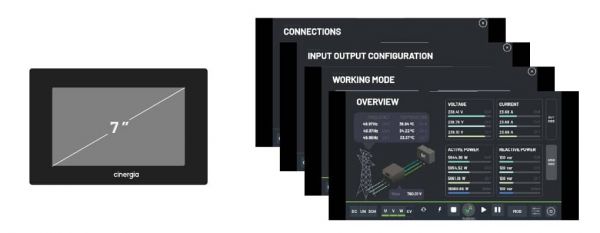

   7 인치 터치스크린


PC 없어도 완벽한 제어 가능

내장된 7인치터치스크린은 장비의 모든 기능을 로컬에서 직접 제어할 수 있도록 지원합니다. 시작/정지/초기화,채널 설정, 테스트 시퀸스 실행, 그래프 표시,

데이터 로깅 등이 가능합니다. 밝고 반응이 빠른 디스플레이로 직관적인 조작이 가능합니다.

  • e7866f9015d14a6ed9b3e6e1db083042_1752650182_7014.jpg



  •    고효율 설계


    양방향 최고 수준의 에너지 효율

    Cinergia의 Rack Series는 출력 및 회생 모드 모두에서 업계 최고 수준의 효율을 자랑합니다. 이를 통해 다음과 같은 이점이 있습니다.

    • 전기 요금 절감 및 에너비 소비 감소
    • 발열 최소화
    • 환경 영향 최소화
    • 전기 설비 효율화
    • 회생 기능율 통한 에너지 회수

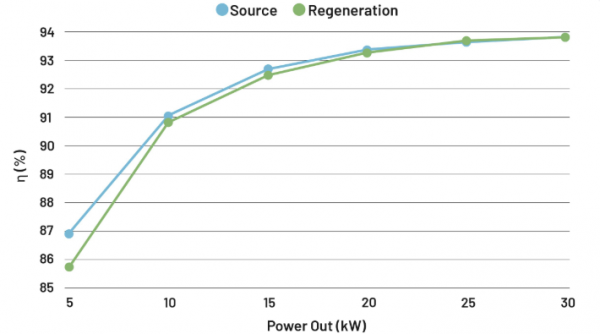

    • ▶최대 부하 시(30kW), 효율은 93% 이상을 기록합니다.


    • e7866f9015d14a6ed9b3e6e1db083042_1752650927_1279.png


    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공

    • 디지털 I/O:
  • 디지털 입력 6개
  • 릴레이 출력 4개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

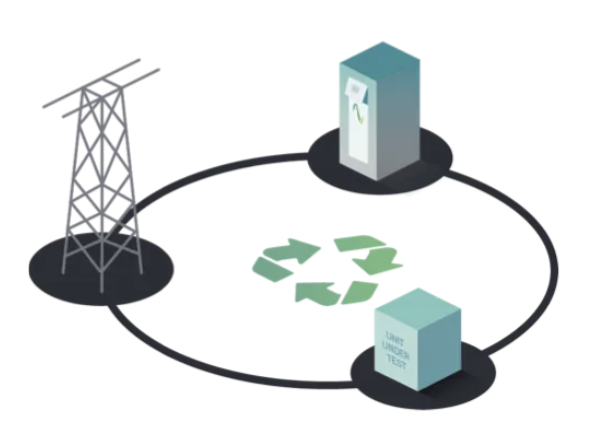

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png


      •
