GE&EL AC/DC SiC-RSe

NEW SiC-RS Enhanced-4Q AC Grid Simulator & Electronic Load and DC Bidirectional Source & Sink
개선형 신형 SiC-RS-4 사분면 AC 그리드 시뮬레이터, 전자 부하 및 DC 양방향 소스 및 싱크

Enhanced SiC-based AC/DC Grid Emulator & Electronic Load with Mixed Mode Control for multiport testing and advanced power electronics applications.
향상된 SiC 기반 AC/DC 그리드 에뮬레이터 및 전자 부하 장비, 혼합 모드 제어로 멀티 포트 테스트 및 고급 전력전자 응용에 최적화

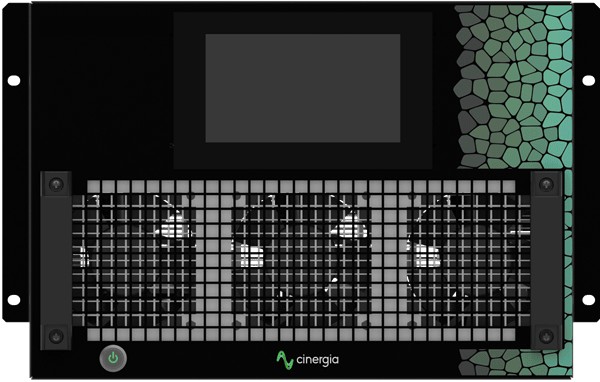

GE&EL AC/DC SiC-RSe
4Q Regenerative AC Grid Simulator + DC Bidirectional Source and Sink (Mixed Mode Available)
Compact rack-based platform with SiC technology for high-efficiency and multi-function power testing
The GE&EL AC/DC SiC-RSe is an enhanced bidirectional power converter system that combines an AC Grid Emulator and DC Source and Sink functionalities into
a single 7U rack unit. Powered by Silicon Carbide(SiC) technology, it delivers superior performance, energy efficiency, and compactness. The system supports
Mixed Mode, enabling simultaneous use of all functionalities (AC+DC) independently per channel - ideal for complex power electronics testing scenarios,
including inverters, batteries, chargers, and PV emulators.

4 사분면 재생형 AC 그리드 시뮬레이터 + DC 양방향 소스 및 싱크 (Mixed Mode 지원)

고효율 및 다기능 파워 테스트를 위한 SiC 기반의 컴팩트 랙형 플랙폼

GE&EL AC/DC SiC-RSe는 AC 그리드 에뮬레이터와 DC 소스및 싱크 기능을 하나의 7U 랙 유닛에 통합한 향상된 고성능 양방향 파워 컨버터 시스템입니다. 실리콘 카바이드(SiC)

기술을 기반으로 고효율, 빠른 응답속도, 컴팩트한 디자인을 제공합니다. 이 시스템은 Mixed Mode를 지원하여 각 채널별로 AC 및 DC 기능을 동시에 독립적으로 사용할 수 있어

인버터, 배터리, 충전기, 태양광 시뮬레이터 등 복합 전력전자 테스트 환경에 이상적입니다.

★기술 사양 (Technical Specifications)

SiC 기술: 고성능 및 고효율 실현
7인치 터치스크린: 로컬 제어를 위한 직관적 인터페이스
혼합 모드: AC 그리드 시뮬레이터, DC 바이디렉셔널 소스 및 싱크, 전자 부하 등을 독립적으로 동시에 운용 가능
랙 타입: 19인치 표준 랙 마운트 호환 (7U, 깊이 715mm)
정격 출력: 최대 30kW
효율성: 에너지 재생 기능을 통한 최고 수준의 효율성 제공 (최대 93% 이상)
통합성: 아날로그/디지털 IO 및 MODBUS/TCP 오픈 프로토콜 지원

GE&EL AC/DC SiC-RS	GE&EL AC/DC SiC-RSe
AC + DC 기능 존재	AC + DC 기능 존재 + Mixed Mode 지원
고효율 (93% 이상)	고효율 (93% 이상)
터치스크린 있음	터치스크린 있음
단일 채널 운용	채널별 독립 운용 기능
전통적인 테스트 적용	복합 및 다중 테스트 환경에 최적

Characteristics / 특성

Sic Technology (SiC 기술 적용)	실리콘 카바이드 부품으로 높은 성능과 효율 제공
Touchscreen (터치스크린)	직관적인 로컬 제어를 위한 7인치 컬러 디스플레이 탑제
Easy Integration (쉬운 통합)	아날로그 & 디지털 I/O, 개방형 MODBUS/TCP 프로토톨로 자동화 테스트 환경에 손쉬운 연동 가능
Mixed Mode (혼합 모드)	AC, DC 기능 동시 및 독립 제어
19-inch Rack Format (19인치 랙 호환 설계)	최대 30kW 출력, 7U 높이 및 675mm 깊이로 표준 19인치 랙 캐비닛에 쉽게 장착 가능

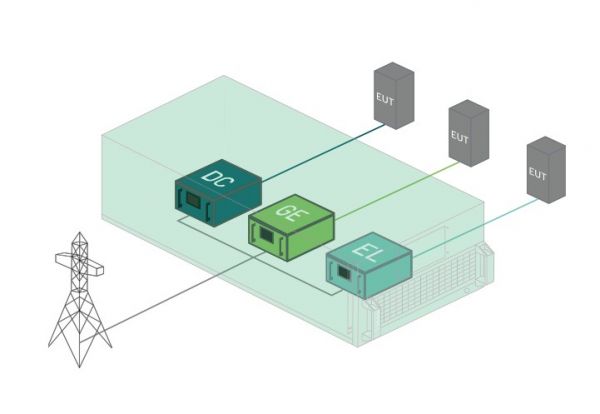

멀티 모드 기능 (Mixed Mode)

SiC RSe는 혁신적인 Mixed Mode 기능을 도입하여, AC 그리드 시뮬레이션, DC 양방향 소스 및 싱크, AC 전자 부하, 배터리 테스트/에뮬레이터, 태양광 패널 에뮬레이터 등
모든 기능을 각 채널에서 독립적이고 동시에 운용할 수 있습니다. 이를 통해 복잡한 테스트 시나리오에서 뛰어난 유연선과 리소스 최적화를 실현합니다.
Applications / 적용 분야
- 전기차 분야
- 스마트 그리드
- 태양광 인버터 시험
- 항공우주 분야
- 애너지 저장 시스템
- 파워 HiL(Hardware-in-the-Loop)
- 산업 시험
- 학술 및 연구개발

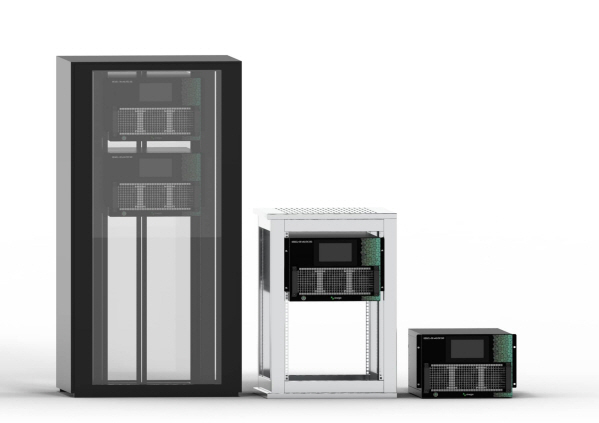

19 인치 랙 형식

컴팩트한 고출력 랙 장비
GE&EL AC/DC SiC-RS는 7U 높이, 715mm 깊이의 소형 유닛에서 30kW의 고출력을 제공합니다. 표준 19인치 랙 캐비닛에 완벽히 호환되며, 공간 절약형 구조, 모듈형 확장성,
테스트 환경과의 손쉬운 통합을 자랑합니다. 연구소 및 생산 라인에서의 고밀도 전력 솔루션에 적합한 최적의 구성입니다.

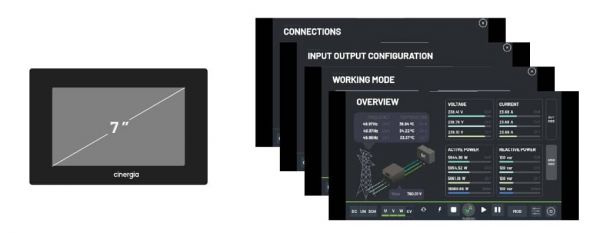

7 인치 터치스크린

PC 없어도 완벽한 제어 가능

내장된 7인치터치스크린은 장비의 모든 기능을 로컬에서 직접 제어할 수 있도록 지원합니다. 시작/정지/초기화,채널 설정, 테스트 시퀸스 실행, 그래프 표시,

데이터 로깅 등이 가능합니다. 밝고 반응이 빠른 디스플레이로 직관적인 조작이 가능합니다.

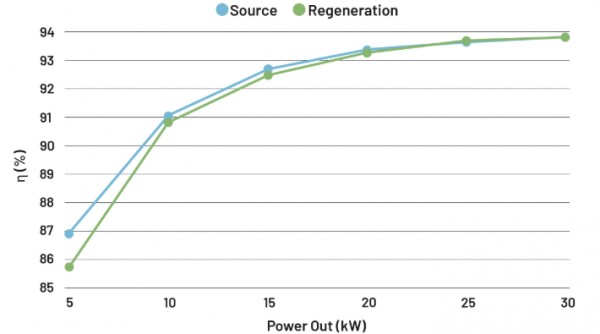

고효율 설계

양방향 최고 수준의 에너지 효율
Cinergia의 Rack Series는 출력 및 회생 모드 모두에서 업계 최고 수준의 효율을 자랑합니다. 이를 통해 다음과 같은 이점이 있습니다.
- 전기 요금 절감 및 에너비 소비 감소
- 발열 최소화
- 환경 영향 최소화
- 전기 설비 효율화
- 회생 기능율 통한 에너지 회수
- ▶최대 부하 시(30kW), 효율은 93% 이상을 기록합니다.
- 직관적인 제어 인터페이스

  편안함과 제어력을 모두 갖춘 인터페이스
- Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도
- 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

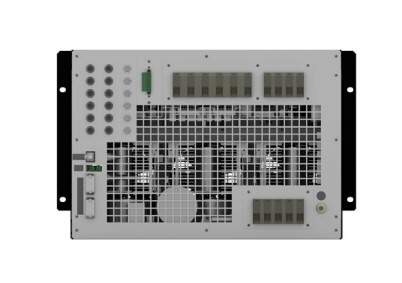

- 원격 제어 포트:
  - LAN 이더넷 (Modbus/TCP 프로토콜)
  - LabVIEW 드라이버 제공
- 디지털 I/O:

디지털 입력 6개
릴레이 출력 4개

- - 옵션 아날로그 I/O:
  - 아날로그 입력 6개 (0-10V)
  - 아날로그 출력 6개 (0-10V)

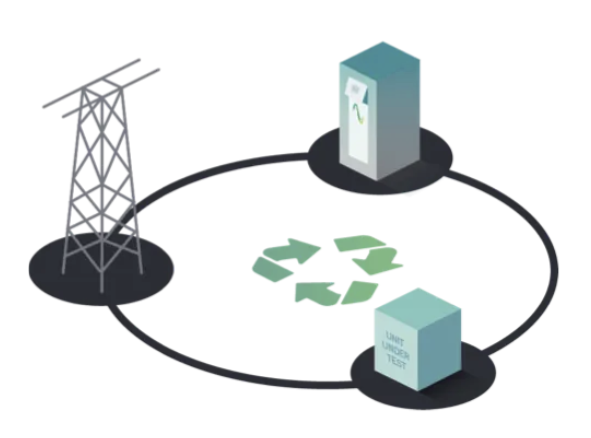

- - - 회생 에너지 기술

      스마트한 에너지 회수 솔루션
      Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,
      전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.
