EA-PSB 양방향 DC 파워 서플라이 시리즈
양방향 DC 프로그래밍이 가능한 전원 공급 장치
EA-PSB 양방향 DC 파워 서플라이는 프로그래밍이 가능한 양방향 DC 전원 공급장치로, 최대 2000V까지 제공하는 가장 다양하고 확장된 성능범위를 가진 강력하고 효율적인 제품입니다. 600W~30kW의 프로그래밍 가능 출력 전력, 6A~1000A 출력 전류, 10V~2000V 출력 전압을 가지며 96% 효율성보다 큰 에너지 회수 능력을 가지고 있습니다.
또한 Autoranging 기능 및 통합 함수 발생기를 사용한 효율적이고 다양한 애플리케이션 테스트 요구에 대응할 수 있으며 균일한 장치와 PC 및 PLC에 대한 다양한 인터페이스로 쉽게 처리가 가능합니다.
EA 양방향 DC 프로그래밍이 가능한 전원 공급장치
기존 및 회생 전원 공급장치

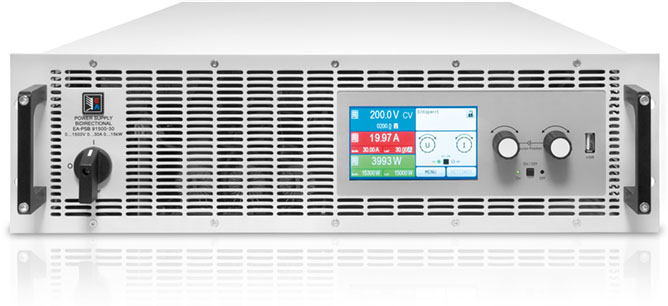

EA Elektro-Automatik의 통합된 회생 전자 부하가 있는 새로운 양방향 DC 전원 공급장치. EA-PSB 10000 시리즈는 3U에서 15kW, 또는 4U 새시에서 30kW를 최대 2000Vdc 까지 제공합니다. 거의 2MW의 전력을 병렬로 쉽게 구성. 모든 EA Elektro-Automatik DC 전원 공급 장치 및 부하는 Autoranging기능을 갖추고 있어서, 더 낮은 전압에서 증가 된 전류를 자동으로 제공하므로 단일 공급장치로 더 넓은 테스트 요구 사항을 충족할 수 있습니다.

PSB 시리즈는 직관적인 제어, 설정 및 프로그래밍을 위한 5 인치 TFT 터치 판넬 디스플레이를 갖추고 있습니다. 지능형 인터페이스를 사용하면 많은 매뉴얼을 보지 않아도 신속하게 구성하고 테스트 할 수 있습니다.

EA 전원 공급 장치에는 임의 파형 함수 발생기, 교체 가능한 디지털 인터페이스 제어 및 배터리 테스트, 태양광 시뮬레이션 및 MPPT를 위한 내장 테스트 루틴이 기본으로 제공됩니다.

PSB 장점 요약 비디오 (2분)

Autoranging - 테스트의 장점

모든 EA 전원 공급장치는 하나의 공급 장치로 더 많은 장치를 테스트 할 수 있도록 더 넓은 작동 범위에서 전체 전력을 제공하는 Autoranging 기능을 제공합니다. Autoranging은 전원공급장치가 낮은 전류에서는 보다 높은 전압으로 또는 낮은 전압에서는 보다 높은 전류로 자동적으로 대응되는 기능을 가능하게 합니다. EA의 Autoranging 은 정격 출력 전압의 33 %까지 최대 전력을 제공할 수 있습니다.

  • 예산 및 공간 절약
  • 불필요한 파워 용량 없음
  • 하나의 공급장치로 더 많은 테스트 가능
  • 향후 테스트를 위한 확장성

회생 에너지 회수

PSB 시리즈 DC 전원 공급 장치는 양방향이므로, 전류를 소스(제공) 또는 싱크(흡수)하고, 최대 95 % 효율로 해당 전류를 로컬 전력망에 회생 할 수 있습니다. 마찬가지로, ELR 시리즈 DC 전자 부하는 회생방식이며, 동일한 에너지 회생 성능을 갖습니다. 따라서, 두 솔루션 모두 투자 및 테스트 장비 공간을 최소화하는것 외에도, 환경 친환경적인 선택이 됩니다.

  • 회생방식
  • 효율 약 95%
  • 빠른 투자수익 달성
  • 친환경성

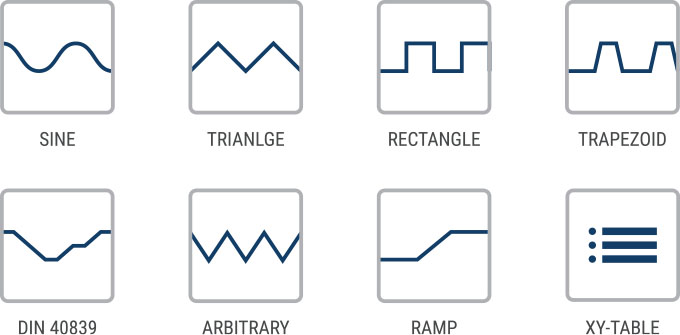

파형 Function Generator

DC 전원 공급장치의 일반적인 요구 사항은 직선 DC 신호가 아닌 패턴으로 출력 전압 또는 전류를 공급 하는 것입니다. EA의 내장 Function Generator는 사인, 삼각형, 직사각형 및 사다리꼴 파형과 사용자의 임의 파형에 대한 옵션을 포함합니다. 또한 램핑, UI 및 IU 테이블, 연료 전지 및 태양광 시뮬레이션을 위한 구성 도구가 있습니다.

더 많은 성능

더 높은 값

시간 절약

비용 절감

장치 유형 및 시리즈
19 인치 슬라이드-인 하우징
(PSB 10000 시리즈)

주요사항

  • Autoranging (전압-전류 자동 가변)
  • 컬러 터치스크린
  • 3-방향 온보드 인터페이스

기술 사양

  • 전력
    2500W ~ 30000W
    최대 1.92MW 까지 병렬 동작
  • 전압
    60V ~ 2000V
  • 전류
    20A ~ 1000A

가능한 특징들

  • 병렬 연결을 위한 마스터-슬레이브-버스
  • 19” 완전 삽입
  • 3개의 높이 단위
  • 아날로그 및 USB 인터페이스, 추가 옵션 적용 가능 마이크로프로세서 (FPGA) 제어
  • Microprocessor (FPGA) controlled
  • 컬러 터치 판넬 제어 장치
  • 내부 저항 제어
  • 배터리 테스트 모드
  • 임의 파형 발생기 및 자동차 시동 곡선
  • 옵션: 디지털, 플러그 방식 인터페이스 모듈
  • SCPI 및 ModBus 프로토콜
  • LabView VI 및 제어 소프트웨어
시리즈
높이
전력 연결
전압
전류
전력
인터페이스
특별한 기능
데이터 시트
EA-PSB 10000 2U 1, 5-3 kW 2U 110-240V AC 0-10V~0-1500V +- 0-6A~+- 0-120A 0-1500W / 0-3000W USB / 아날로그 / 추가 인터페이스를 위한 플러그-앤-플레이 슬롯 전압U 전류I 전력P 저항R 박막 트랜지스터 터치TFT-T Function GeneratorFG 배터리BATT 태양광
PV
연료 전지FC
PDF 시리즈로 가기
EA-PSB 10000 3U 15 kW 3U 208 V – 480 V 3ph AC 0 – 10 V~0 – 2000 V +-0 – 20 A~+-0 – 510 A 0 – 5 kW / 0 – 10 kW / 0 – 15 kW USB / 아날로그 / LAN / 추가 인터페이스를 위한 플러그-앤-플레이 슬롯 전압U 전류I 전력P 저항R 박막 트랜지스터 터치TFT-T Function GeneratorFG 배터리BATT 태양광
PV
연료 전지FC
PDF 시리즈로 가기

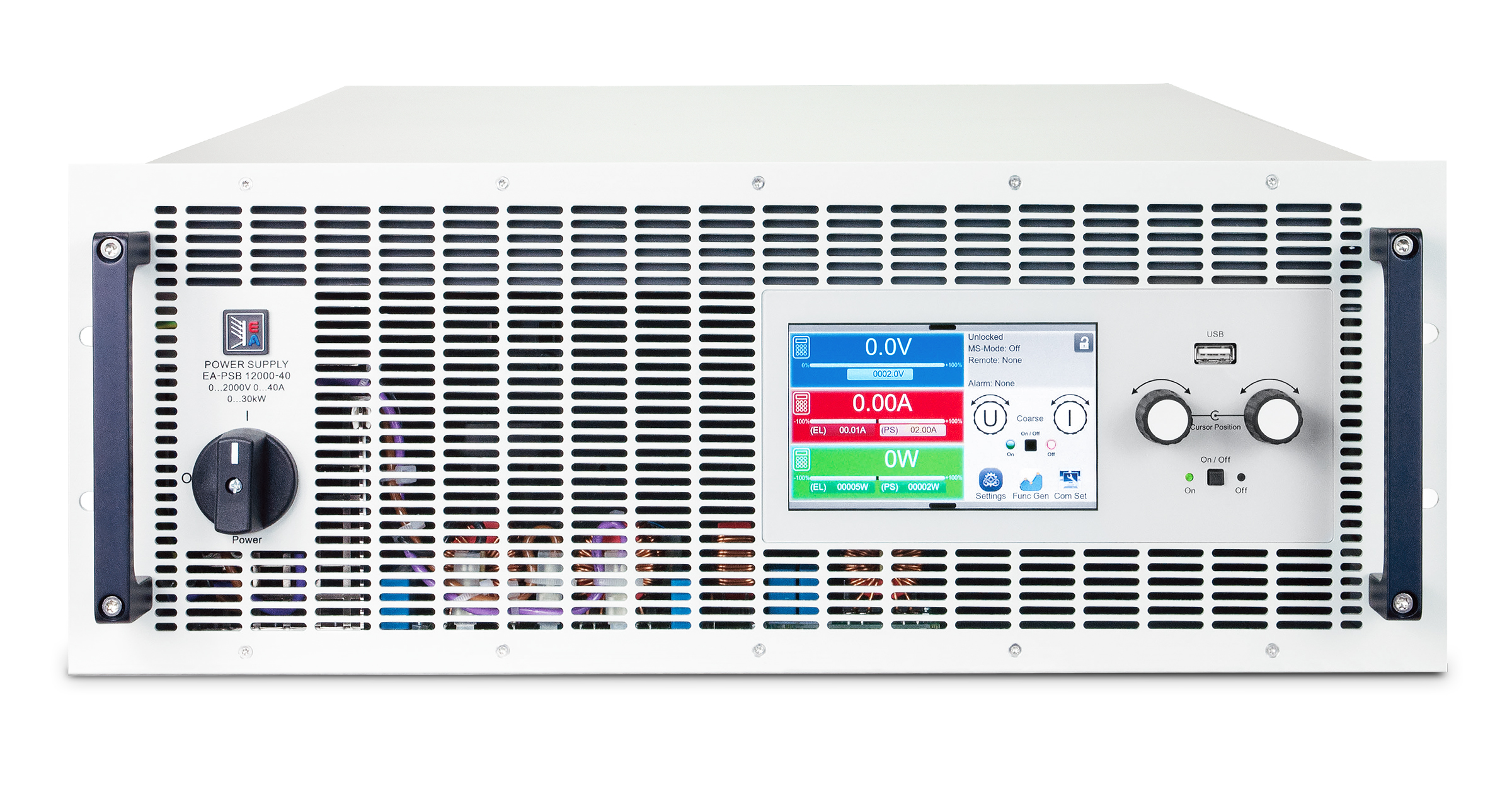

EA-PSB 10000 4U 4HE
380-480V~3ph L-L 0-60V~0-2000V +-0-40A~+-0-1000A 30000W USB / 아날로그 / LAN / 추가 인터페이스를 위한 플러그-앤-플레이 슬롯 전압U 전류I 전력P 저항R 박막 트랜지스터 터치TFT-T Function GeneratorFG 배터리BATT 태양광
PV
연료 전지FC
PDF 시리즈로 가기

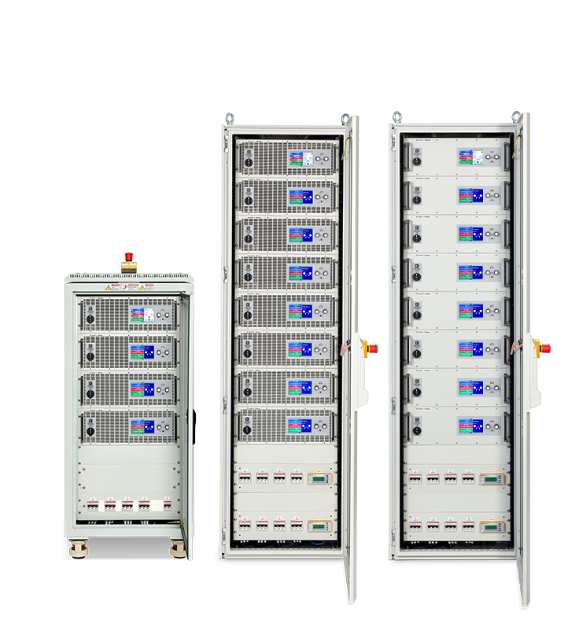

캐비닛 시스템
(PSI 시리즈)

EA bidirectional programmable DC power supplies with 19-inch racks can be combined in EA cabinet systems. Adaptation to numerous industrial requirements is possible.
