EA 배터리 시뮬레이터
모든 양방향 전원 공급 장치를 위한 그래픽 제어 인터페이스

EA 배터리 시뮬레이터(EABS)는 EA-PSB 9000 및 EA-PSB 10000 시리즈의 모든 양방향 장치를 제어하기 위해 만들어진 그래픽 사용자 인터페이스가 있는 Windows 소프트웨어입니다. 에너지 소스 또는 싱크로 동작 할 수 있도록 하는 이들 장치의 양방향 특성은 시뮬레이션에 꼭 필요합니다.

이 소프트웨어는 충전 또는 방전시 전기 및 화학적 특성을 포함하여, 납산 및 리튬 이온 배터리를 시뮬레이션 하는데 사용됩니다. 이는 독일의 유명한 프라우엔호퍼 연구소와 협력하여 개발 및 수집된 값 테이블 및 파라메터 라이브러리를 통해 구현 됩니다. 대상 용용의 요구사항에 맞게 조정할 수 있는 전환 가능한 배터리 프로파일은 배터리 용량, 내부 저항 또는 충전 상태와 같은 기본 배터리 파라메터 뿐 아니라 주변 온도와 같은 테스트 파라메터도 정의합니다.

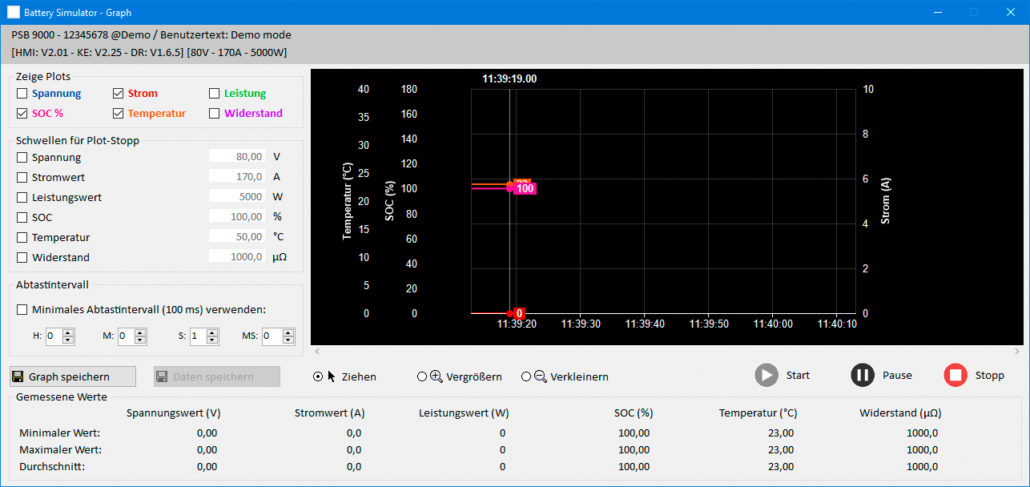

물리적 시뮬레이션은 전원 공급 장치에 의해 수행되며, 테스트 실행 중에 소프트웨어에 의해 대부분 자동으로 제어됩니다. 사용자는 또한, 로그 파일에 대한 데이터 기록을 활성화하고 컬러 그래프 창에서 시각화 할 수 있습니다.

이 소프트웨어는 옵션으로 제공되며, USB 스틱 형태의 사용 라이센스 Dongle이 필요합니다. Dongle을 작동하려면 하나의 여유있는 USB 포트만 필요합니다. 드라이버 및 문서가 포함되어 있습니다.

시뮬레이션의 주요 기능:

  • 전원 공급장치는 큰 전압 및 전류 범위로 인해 다양한 크기의 배터리를 대체할 수 있습니다.
  • 리튬 이온 및 납산 배터리를 시뮬레이션하고, 업데이트를 통해 더 많은 유형의 배터리를 추가할 수 있습니다.
  • 배터리 전압, 충전/방전 전류, 내부 저항 및 온도, 충전 상태와 같은 배터리 특정 값을 시뮬레이션하거나 계산합니다.
  • 배터리 시뮬레이션은 다음과 같은 개발 및 제품 최종 테스트에서 큰 이점을 제공합니다.
    - 배터리 충전기 및 배터리 관리 시스템
    - 다양한 종류의 배터리(충전/방전)
  • 20-80 Ah의 리튬 이온 배터리와 35-140 Ah의 납 배터리에 적합합니다.

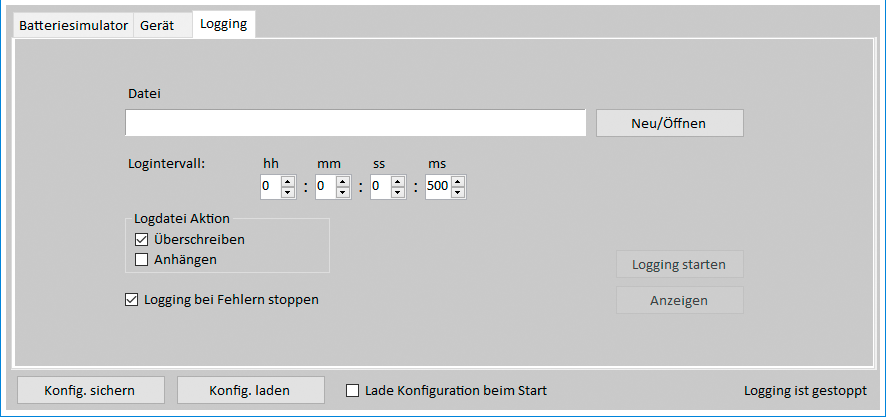

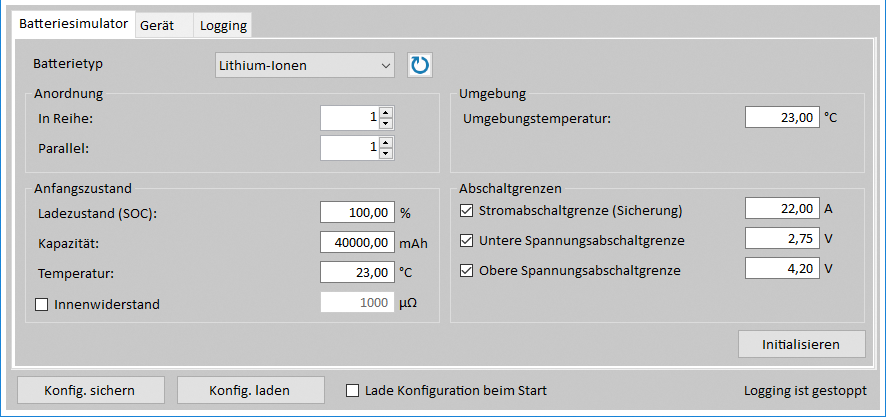

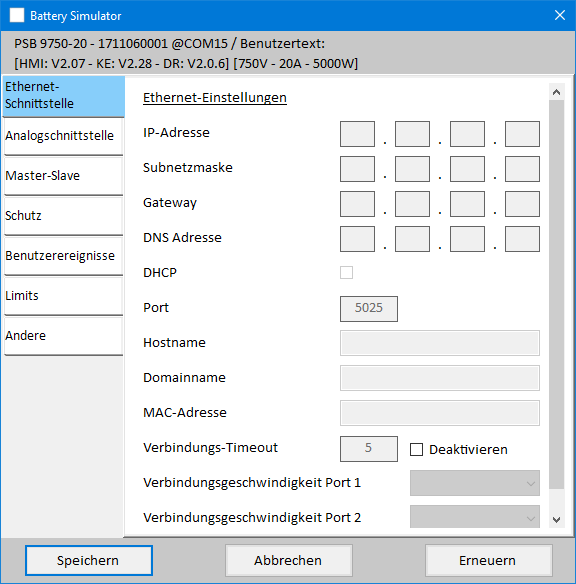

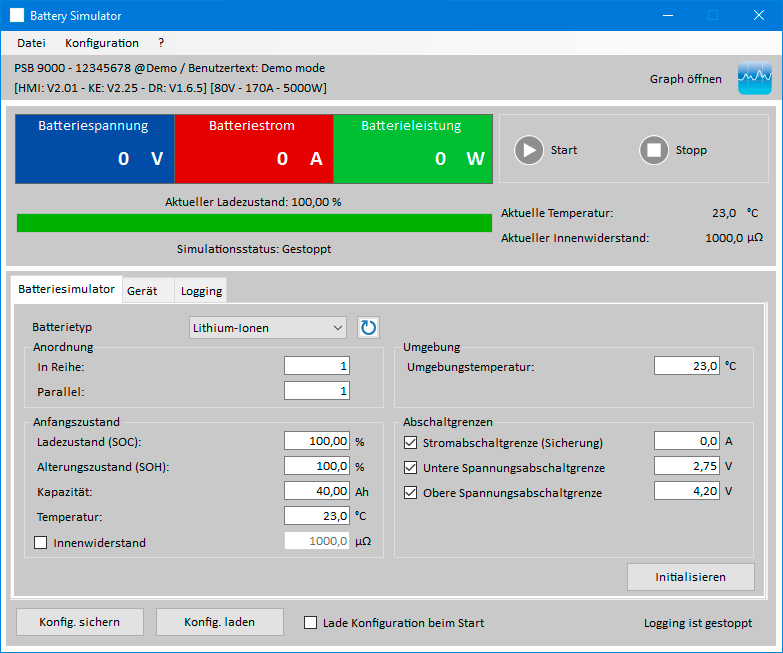

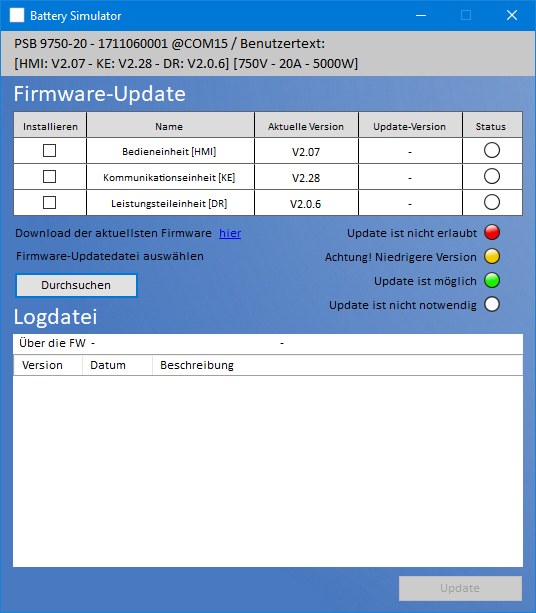

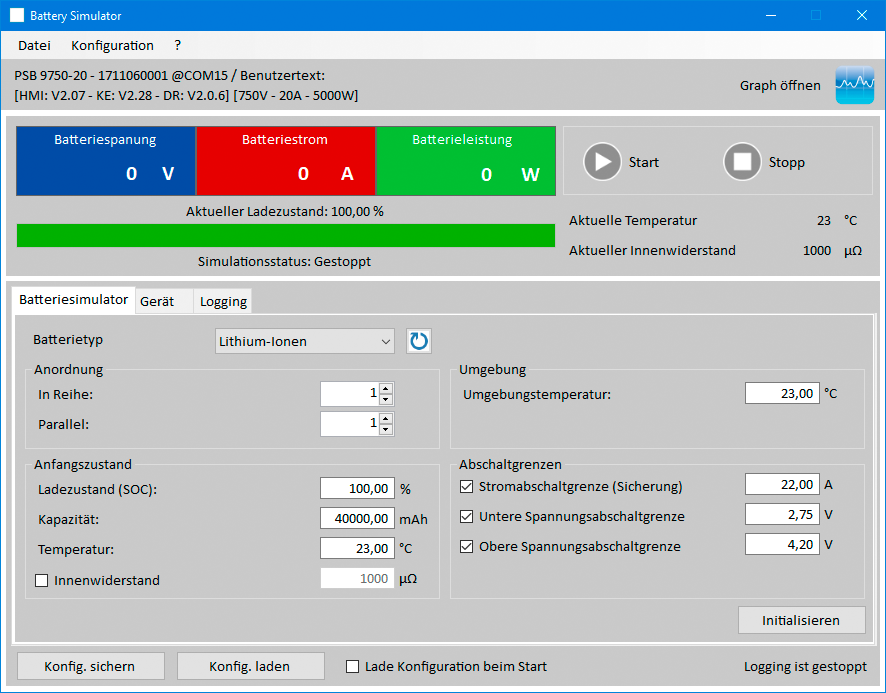

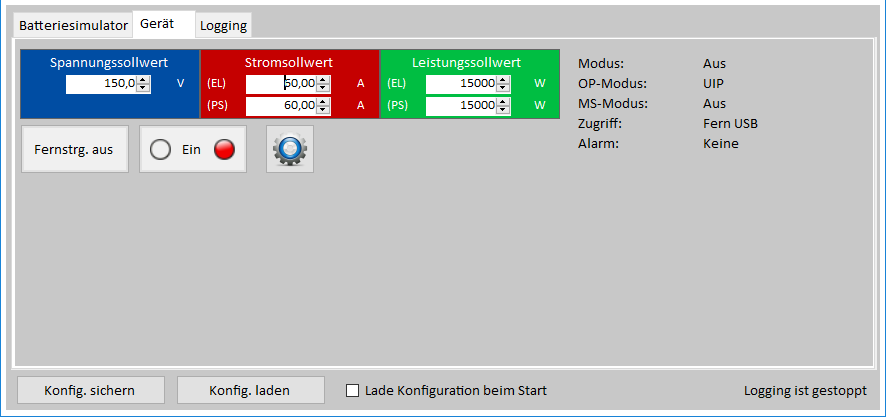

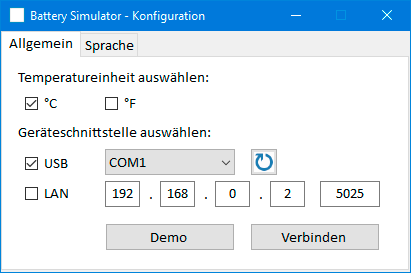

스크린 샷
