SiC Grid Simulator & Electronic Load
GE&EL + vAC/DC SiC
The All-Terain AC/DC Regenerative Converter with Silicon Carbide Technology
실리콘 카바이드(SiC) 기술 전지형 재생 AC/DC 컨버터

High-efficiency SiC-based platform with ripple reduction, wide bandwich, and high-frequency switching up to 60kHz
고효율 SiC 플랫폼 적용, 리플 감소, 넓은 대역폭 및 최대 60kHz 고주파 스위칭 지원


  •   GE&EL vAC/DC SiC

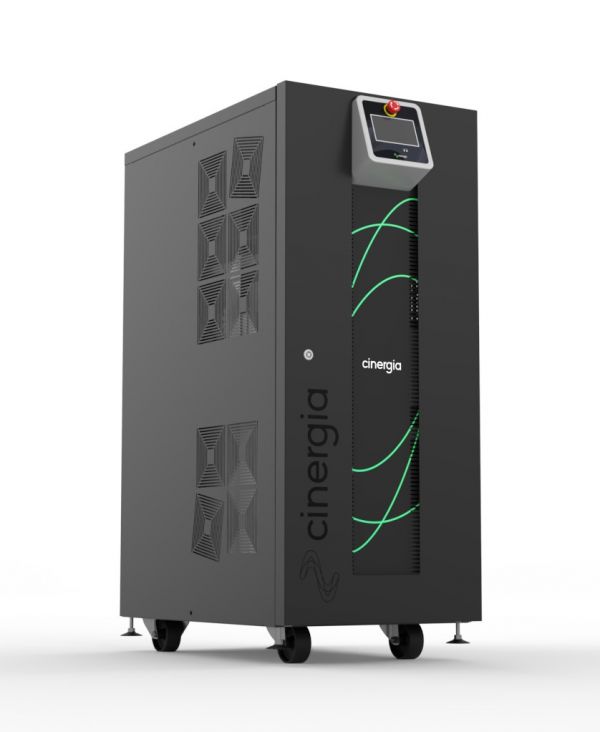

    The GE&EL + vAC/DC SiC is Cinergia's most comprehensive power platform, combining three key features in one cabinet: Grid Emulator (GE), Electronic Load (EL),

  • and DC Bidirectional Converter. With cutting-edge SiC MOSFETs, this solution delivers high-speed switching up to 60kHz, reduce ripple, and efficient energy

  • feeback. Ideal for use in R&D labs, EV testing, smart grids, and renewable energy appilications, it offers precise control, regenerative operation, and a modular

  • interface for flexible integration.


GE&EL + vAC/DC SiC는 Cinergia의 기술력을 집약한 통합 전력 솔루션으로, 하나의 장비에 그리드 에뮬레이터(GE), 전자 부하(EL), 양방향 DC 컨버터 기능을 모두 갖추고 있습니다.
최신 SiC MOSFET 기술을 기반으로 최대 60kHz의 스위칭 속도, 낮은 리플, 효율적인 에너지 회수 기능을 제공합니다. R&D 실험실, 전기차 테스트, 스마트 그리드, 재생에너지 분야에
최적화되어 있으며, 정확한 제어와 모듈형 구성으로 유연한 테스트 환경을 지원합니다.

  • 625bae2d7ed62ba91e8462cc92ab6e0e_1753065477_8301.jpg





  •    Characteristics / 특성



  •


 Bidirectional and Regenerative

 양방향 및 회생 가능

 Same power in DC and AC

 AC/DC 동일 출력 전력 제공

 Modbus/Ethernet Open protocol, Labview drivers

Modbus/TCP 또는 Ethernet 지원, LabVIEW 드라이버 및 오픈 소스 예제 제공

 Ripple (리플 전류/전압 감소)

 전류 리플 3배, 전압 리플 2.75배 이상 개선 → 고정밀 테스트에 적합

 Clean grid current

 고조파가 낮고 전력 품질이 우수한 깨끗한 전류 제공

 Higher Switching Frequency

 SiC MOSFET 적용으로 최대 60kHz 고속 스위칭 가능

 Bandwith

 넓은 대역폭으로 고속 및 고주파 신호에 대한 응답성 향상



  •

       Applications / 적용 분야


    • 전기차 분야
    • 스마트 그리드
    • 태양광 인버터 시험
    • 항공우주 분야
    • 애너지 저장 시스템
    • 파워 HiL(Hardware-in-the-Loop)
    • 산업 시험
    • 학술 및 연구개발

  •

  •    왜 GE&EL vAC/DC SiC ?


    안전성 우선

    내장형 비상 정지 버튼 및 입ㆍ출력 신호로 실험실 안전 시스템과 연동 가능, 타워 라이트용 디지털 출력도 지원합니다.

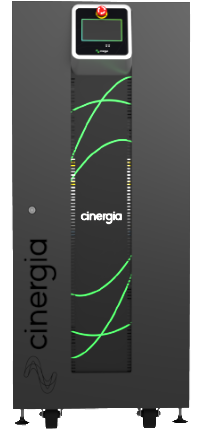

4.3" 터치스크린
​장비의 로컬 제어, 통신 설정, 신호 모니터링 및 데이터 로깅이 가능합니다.





   고효율 SiC 전력 컨버터

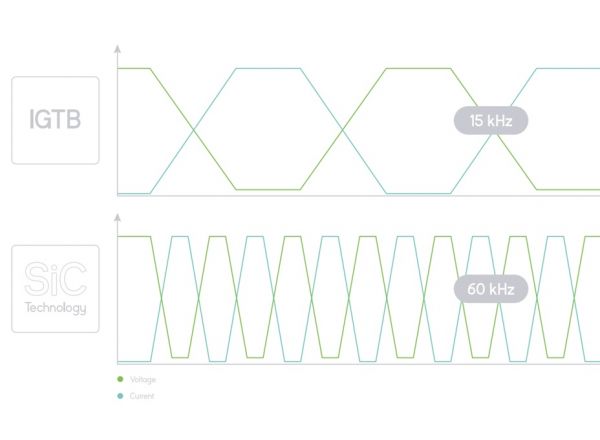

Cinergia는 기존 IGBT 대신 SiC MOSFET를 채택하여 스위칭 주파수를 15kHZ에서 60kHz로 대폭 향상시켰습니다. 이로 인해 전압과 전류가 겹치는 시간을 줄여 스위칭 손실을

최소화하고, 전력 효율이 크게 개선됩니다. 또한 고속 스위칭은 출력 필터 크기를 줄일 수 있어 시스템 응답성과 제어 정밀도가 향상되며, 컨버터 전제의 대역폭 확대에도 기여합니다.

빠르게 변하는 테스트 환경에서도 뛰어난 성능을 발휘하며, 장비 크기 최적화에도 유리합니다.




IGBT (기존 기술)

SiC MOSFET (신기술)

수위칭 주파수

15kHz

60kHz

전류ㆍ전압 겹침 영역 상대적으로 큼

최소화됨

전력 송실

더 많음

훨씬 적음

출력 필터 크기 크고 부피 큼

작고 콤팩트한 설계 기능

제어 응답 속도

느림

빠름

전체 시스템 효율 보통 수준

고효율 (>94%)






    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공
      • RS485 (선택 사항)

    • 디지털 I/O:
  • 디지털 입력 4개
  • 릴레이 출력 3개
  • 비상 정지 1개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

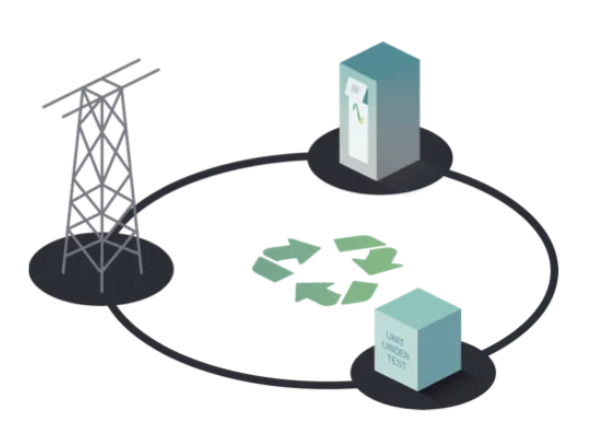

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png


      •
