Grid Simulator & Electronic Load
GE&EL+ vAC
The All-in-one AC Regenerative Converter
시뮬레이션 및 테스트를 위한 올인원 회생형 AC 컨버터

Compact and versatile platform for AC grid simualtion, load testing, and power HiL
AC 그리드 시뮬레이션, 부하 테스트 및 파워 HiL에 적합한 콤팩트하고 다가능 장비

  •   GE&EL+ vAC

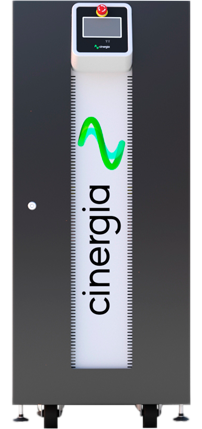

    The GE&EL + vAC is Cinergia's flexible regenerative AC platform that integrates a Grid Emulator (GE) & Electronic Load (EL) into a single system. It operates in

  • all four quadrants (4Q), offering AC power sourcing and sinking with excellent performance in efficiency, dynamics, and resolution. Its regenerative architecture

  • reduces power consumption by returning unused energy to the grid. GE&EL+ vAC is ideal for applications such as smart grids, renewable energy testing, energy

  • storage systems, industry automation, and academic research.


GE&EL + vAC는 Cinergia의 AC 회생형 플랙폼으로, Grid Emulator(GE)와 Electronic Load(EL)를 하나로 통합한 장비입니다. 4사분면(4Q) 동작이 가능하여 AC 전원을 공급하거나
흡수할 수 있으며, 효율성, 응답성, 해싱도 측면에서 우수한 성능을 자랑합니다. 회생형 구조로 테스트 중 사용되지 않는 에너지를 다시 전력망에 공급함으로써 전체 전력 소비를 절감할
수 있습니다. 스마트 그리드, 재생에너지, ESS, 자동화 산업, 학술 연구 분야 등 다양한 분야에 활용됩니다.


  •                                                                309745cbed783d9feee293aaa5c1492c_1753770737_8247.png




  •    Characteristics / 특성





 Bidirectional and Regenerative

 양방향 및 회생 가능

 Intuitive User Interface

 직관적인 사용자 인터페이스

 Modbus/Ethernet Open protocol, Labview drivers

Modbus/TCP 또는 Ethernet 지원, LabVIEW 드라이버 및 오픈 소스 예제 제공

 13 Models

 7.5kW ~ 160kW까지 13개 모델 제공

 Clean grid current

 출력 전류 THDi < 3%, 역률 PF > 0.98

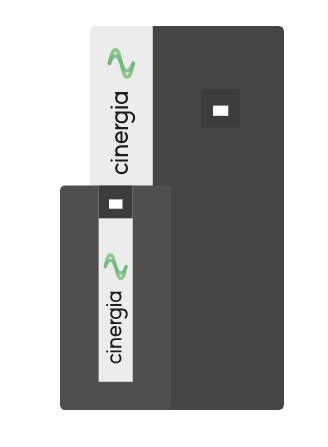

 Parallelization of units to increase the power

 여러 장비를 병렬로 연결하여 더 높은 전력 용량 구성 가능

 Operation Mode

다양한 운전 모드 지원:

  • 4사분면 AC 그리드 에뮬레이터
  • Power HiL용 전력 증폭기
  • 4사분면 AC 전자 부하 장비



  •

       Applications / 적용 분야


    • 전기차 분야
    • 스마트 그리드
    • 태양광 인버터 시험
    • 애너지 저장 시스템
    • 파워 HiL(Hardware-in-the-Loop)
    • 산업 시험
    • 학술 및 연구개발

  •

  •    왜 GE&EL + vAC ?

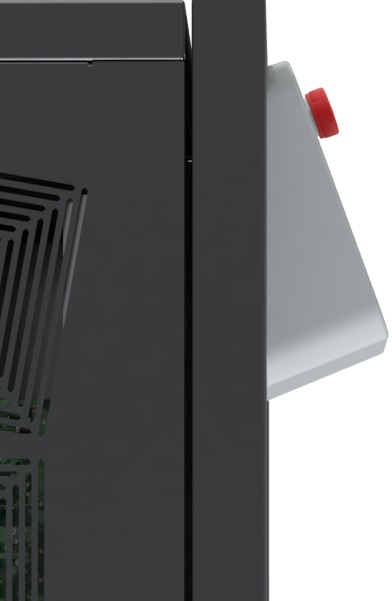

    안전성 우선

    내장형 비상 정지 버튼 및 입ㆍ출력 신호로 실험실 안전 시스템과 연동 가능, 타워 라이트용 디지털 출력도 지원합니다.


4.3" 터치스크린
​장비의 로컬 제어, 통신 설정, 신호 모니터링 및 데이터 로깅이 가능합니다.





    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공
      • RS485 (선택 사항)

    • 디지털 I/O:
  • 디지털 입력 4개
  • 릴레이 출력 3개
  • 비상 정지 1개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

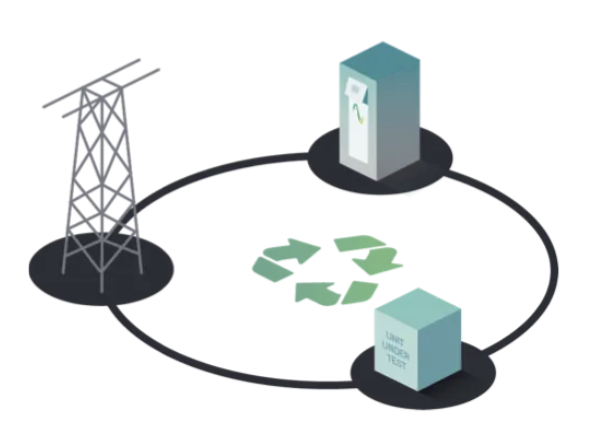

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png


      •
