Grid Simulator & Electronic Load
GE&EL + vAC/DC
The All-Terrain AC/DC Regenerative Converter
전천후 AC/DC 회생형 컨버터

All-in-one regenerative AC/DC converter for complete energy testing
완전한 에너지 테스트를 위한 AC/DC 회생형 통합 컨버터

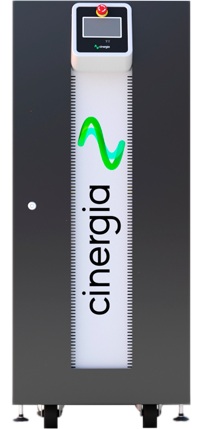

  •   GE&EL + vAC/DC


    The GE&EL + vAC/DC is Cinergia's most complete and versatile regenerative converter, combining three core functions: Grid Simulator(GE), Electronic Load(EL),

  • and Bidirectional DC Converter(B2C). It is an all-in-one 4-quadrant AC/DC unit designed for high flexibility, allowing power sourcing and sinking in both AC

  • and DC domains. This multi-application converter is ideal for renewable energy systems, smart grids, battery storage, electric vehicles, PV panel & inverter

  • testing, anti-islanding, Power HiL, IEC testing, and more.


GE&EL + vAC/DC는 Cinergia의 핵심 기술이 통합된 가장 완전하고 다기능적인 회생형 컨버터입니다. Grid Emulator(GE), Electronic Load(EL), DC 양방향 컨버터(B2C)의 기능을
하나의 장비에 결합하여 AC 및 DC 양방향 전력 공급 및 흡수를 모두 지원합니다. 이 장비는 재생에너지 시스템, 스마트 그리드 배터리 저장장치, 전기차, 태양광 인버터 및 패널 테스트,
Anti-islanding, Power HiL, IEC 시험 등 다양한 테스트 환경에 이상적인 솔루션입니다.


  •                                                                309745cbed783d9feee293aaa5c1492c_1753770737_8247.png




  •    Characteristics / 특성





 Bidirectional and Regenerative

 양방향 및 회생 가능

 Intuitive User Interface

 직관적인 사용자 인터페이스

 Modbus/Ethernet Open protocol, Labview drivers

Modbus/TCP 또는 Ethernet 지원, LabVIEW 드라이버 지원

 13 Models

 7.5kW ~ 160kW까지 13개 모델 제공

 Clean grid current

 출력 전류 THDi < 3%, 역률 PF > 0.98

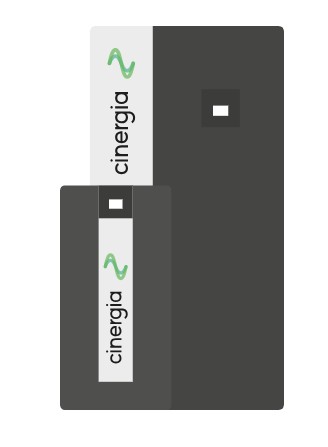

 Parallelization of units to increase the power

 병렬 연결을 통한 출력 확장 가능

 Same power in DC and AC

 AC/DC 동일 정격 전력 출력



  •

       Applications / 적용 분야


    • 전기차 분야
    • 스마트 그리드
    • 태양광 인버터 시험
    • 항공우주 분야
    • 애너지 저장 시스템
    • 파워 HiL(Hardware-in-the-Loop)
    • 산업 시험
    • 학술 및 연구개발

  •

  •    왜 GE&EL + vAC/DC ?

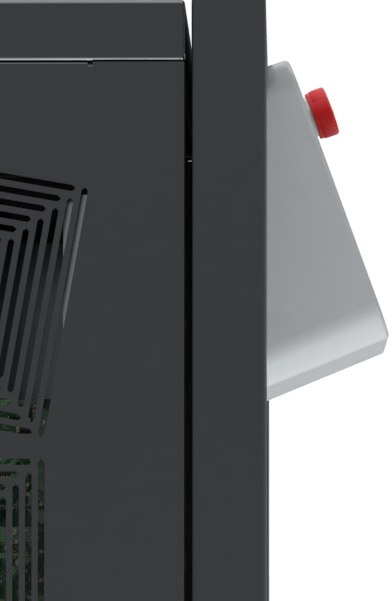

    안전성 우선

    내장형 비상 정지 버튼 및 입ㆍ출력 신호로 실험실 안전 시스템과 연동 가능, 타워 라이트용 디지털 출력도 지원합니다.


4.3" 터치스크린
​장비의 로컬 제어, 통신 설정, 신호 모니터링 및 데이터 로깅이 가능합니다.





    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공
      • RS485 (선택 사항)

    • 디지털 I/O:
  • 디지털 입력 4개
  • 릴레이 출력 3개
  • 비상 정지 1개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

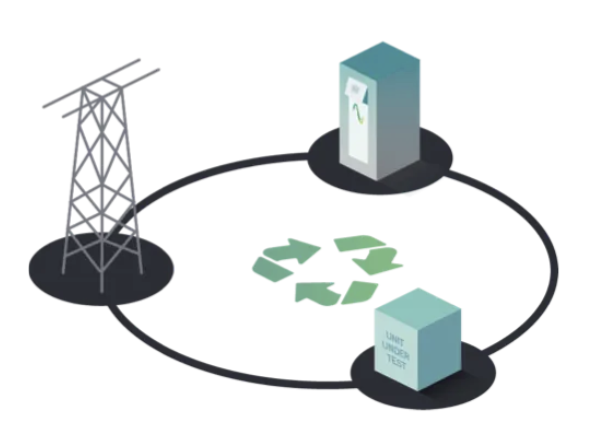

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png
