Grid Simulator
GE+vAC
Regenerative AC Grid Simulator
회생형 AC 그리드 시뮬레이터

4Q Regenerative AC Grid Simulator for precise and dynamic grid emulation.
정밀하고 유연한 그리드 시뮬레이션용 4사분면 AC 전원 장비

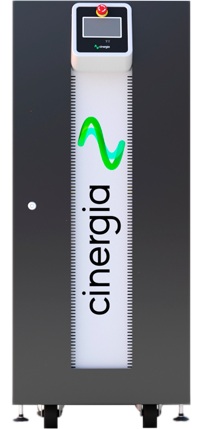

  •   GE + vAC


    The GE + vAC is a programmable 4Q AC voltage source designed to emulate both ideal and distored AC grids. It is built for IEC compliance and supports flexible

  • configuration of voltage RMS, phase angle, frequency, and harmonics. This cost-effective and compact regenerative solution enables independent phase control

  • and real-time disturbance generation. It is ideal for use in academic labs, industrial R&D, renewable energy platforms EV/EVSE testing, and power hardware-

  • in-the-loop (HiL) applications.


GE + vAC는 4사분면(4Q) 프로그래머블 AC 전원으로, 이상적 또는 왜곡된 AC 전원을 시뮬레이션할 수 있도록 설계되었습니다. IEC 테스트 표준을 총족하며, 전압 RMS, 위상각, 주파수
및 고조파에 대한 유연한 설정이 가능합니다. 독립적인 위상 제어와 실시간 전력 품질 교란 생성 가능을 통해 연구소, 산업용 테스트, 재생에너지 시스템, EV/EVSE, Power HiL 등 다양한
분야에서 활용됩니다.

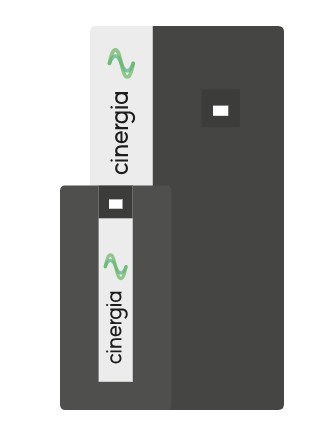

  • 2315dcdee5f895332862a4e35a04a090_1757463384_0528.jpeg




  •    Characteristics / 특성





 Bidirectional and Regenerative

 양방향 및 회생 가능

 Intuitive User Interface

 직관적인 사용자 인터페이스

 Independent Phase Configuration of Voltage rms, phase angle, frequency and harmonics

 독립 위상 설정 지원

전압 RMS, 위상각, 주파수, 고조파 구성 가능

 Disturbance Generation Editor

​compartible with IEC, LVRT, SEMI-F47, CBEMA, test standards

 교란 생성 기능 제공

IEC, LVRT, SEMI-F47, CBEMA 표준 호환

 Clean grid current

 출력 전류 THDi < 3%, 역률 PF > 0.98

 Parallelization of units to increase the power

 병렬 연결을 통한 출력 확장 가능

 Generation of Worldwide Electrical Grids 3-phase/ 1-phase/ split phase/ Multichannel

 글로벌 전력망 시뮬레이션

3상, 단상, 분리 위상, 다채널 운전 지원

 Generation of Disturbances

harmonics, interharmonics, subharmonics, voltage dips frequency variation, flicker

 다양한 전력 교란 생성 가능

고조파, 상호고조파, 전압 강하, 주파수 변동, 플리커 등



  •

       Applications / 적용 분야


    • 전기차 분야
    • 스마트 그리드
    • 태양광 인버터 시험
    • 학술 및 연구개발

  •

  •    왜 GE + vAC ?

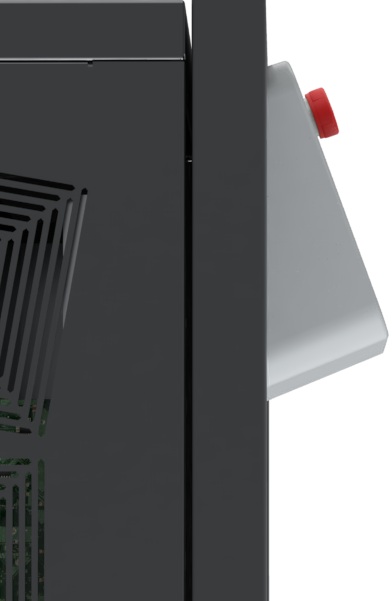

    안전성 우선

    내장형 비상 정지 버튼 및 입ㆍ출력 신호로 실험실 안전 시스템과 연동 가능, 타워 라이트용 디지털 출력도 지원합니다.


4.3" 터치스크린
​장비의 로컬 제어, 통신 설정, 신호 모니터링 및 데이터 로깅이 가능합니다.






    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공
      • RS485 (선택 사항)

    • 디지털 I/O:
  • 디지털 입력 4개
  • 릴레이 출력 3개
  • 비상 정지 1개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

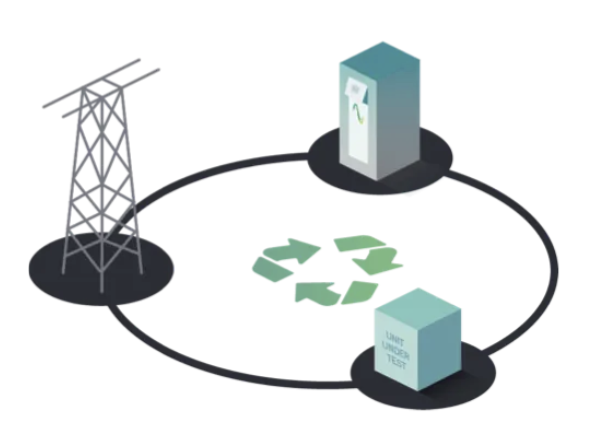

      •    회생 에너지 기술


        스마트한 에너지 회수 솔루션

        Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

        전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

      • 8cb0ada5b4b0ae69229545a3b24d344a_1757377604_9534.png
