Grid Simulator

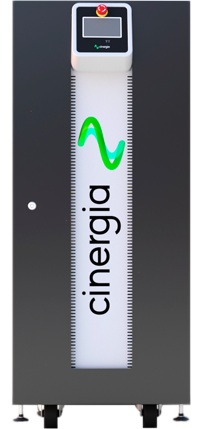

GE + vAC/DC Full
Regenerative AC/DC Grid Simulator
재생형 AC/DC 전원 시뮤레이터

Regenerative AC/DC Grid Simulator & Bidirectional Power Source for AC/DC Testing.
Versatle voltage source for advanced R&D in smartgrids, EVs, batteries, and renewable energy systems.

재생형 AC/DC 그리드 시뮬레이터 및 AC/DC 테스트용 양방향 전원 소스
(스마트 그리드, 전기차, 배터리 및 신재생에너지 시스템의 고급 연구개발용 다기능 전압 소스


  •   GE + vAC/DC Full


    The GE + vAC/DC Full is the most complete and flexible voltage source designed to provide full bidirectional power for AC and DC test platfroms. This unit

  • enables the simulation of wolrdwide eletrical grids, the creation of voltage disturbances, harmonic generation, and acts as a powerful amplifier. It is ideal

  • for R&D and testing in renewable energy systems (PV, WT, CHP), grid-connected systems, smart grids, EVs, batteries, and Power Hardware-in-the-Loop(Power HiL)


GE&EL + vAC/DC Full은  AC & DC 테스트 플랙폼에 대한 완전한 양방향 전원 공급 기능을 제공하는 가장 완전하고 유연한 전압 소스입니다. 전 세계 전력망 시뮬레이션, 전압
교란 생성, 고조파 생성, 전력 증폭 기능을 통합하여 다양한 R&D 및 테스트 환경에 적합니다. 이 장비는 신재생에너지(PV, 풍력, CHP), 스마트 그리드, 배터리, 전기차, Power HiL
테스트 등 다양한 분야의 실험실 및 개발 환경에 필수적입니다.


  •                                                                309745cbed783d9feee293aaa5c1492c_1753770737_8247.png




  •    Characteristics / 특성





 Bidirectional and Regenerative

 양방향 및 회생 가능

 Intuitive User Interface

 직관적인 사용자 인터페이스

 Independent Phase Configuration of Voltage rms, phase angle, frequency and harmonics

 독립 위상 설정 지원

전압 RMS, 위상각, 주파수, 고조파 구성 가능

 Disturbance Generation Editor

​compartible with IEC, LVRT, SEMI-F47, CBEMA, test standards

 교란 생성 기능 제공

IEC, LVRT, SEMI-F47, CBEMA 표준 호환

 Clean grid current

 출력 전류 THDi < 3%, 역률 PF > 0.98

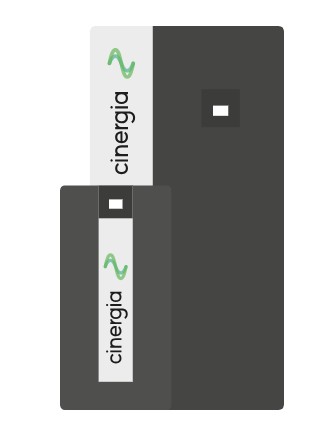

 Parallelization of units to increase the power

 병렬 연결을 통한 출력 확장 가능

 Generation of Worldwide Electrical Grids 3-phase/ 1-phase/ split phase/ Multichannel

 글로벌 전력망 시뮬레이션

3상, 단상, 분리 위상, 다채널 운전 지원

 Generation of Disturbances

harmonics, interharmonics, subharmonics, voltage dips frequency variation, flicker

 다양한 전력 교란 생성 가능

고조파, 상호고조파, 전압 강하, 주파수 변동, 플리커 등



  •

       Applications / 적용 분야


    • 전기차 분야
    • 스마트 그리드
    • 태양광 인버터 시험
    • 애너지 저장 시스템
    • 파워 HiL(Hardware-in-the-Loop)
    • 산업 시험
    • 학술 및 연구개발

  •

  •    왜 GE+ vAC/DC Full ?

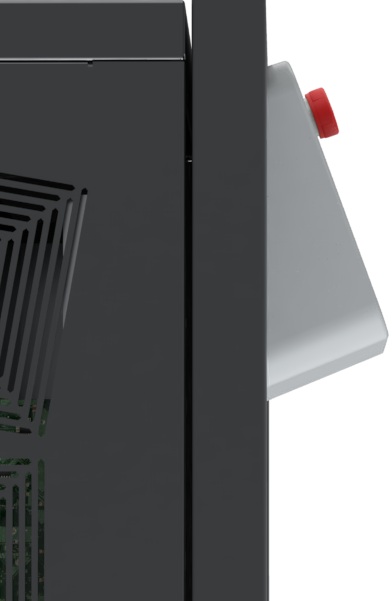

    안전성 우선

    내장형 비상 정지 버튼 및 입ㆍ출력 신호로 실험실 안전 시스템과 연동 가능, 타워 라이트용 디지털 출력도 지원합니다.


4.3" 터치스크린
​장비의 로컬 제어, 통신 설정, 신호 모니터링 및 데이터 로깅이 가능합니다.





    •    직관적인 제어 인터페이스


      편안함과 제어력을 모두 갖춘 인터페이스

    • Cinergia의 R&D 팀이 개발한 사용자 인터페이스는 로컬 및 원격 제어를 직관적으로 제공하며, 별도의 프로그램밍 없어도

    • 표준화된 시험 시퀀스나 사용자 지정 테스트를 쉽게 실행할 수 있습니다.

    • 원격 제어 포트:

      • LAN 이더넷 (Modbus/TCP 프로토콜)
      • LabVIEW 드라이버 제공
      • RS485 (선택 사항)

    • 디지털 I/O:
  • 디지털 입력 4개
  • 릴레이 출력 3개
  • 비상 정지 1개

      • 옵션 아날로그 I/O:
      • 아날로그 입력 6개 (0-10V)
      • 아날로그 출력 6개 (0-10V)

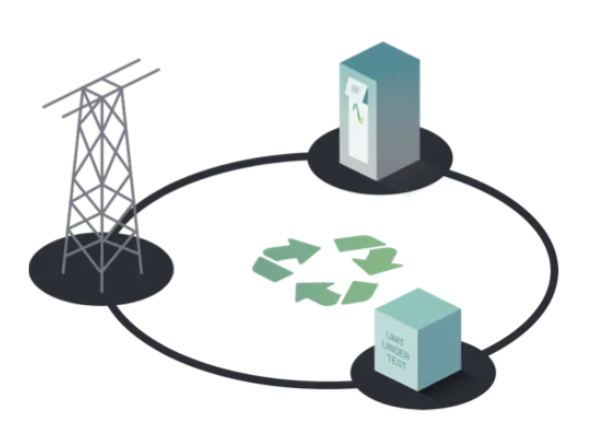

        •    회생 에너지 기술


          스마트한 에너지 회수 솔루션

          Cinergia의 장비는 양방향 회생 토폴로지를 기반으로, 테스트 중에 전력을 공급하거나 흡수할 수 있습니다. 이를 통해 전체 에너지 소비를 줄이고,

          전기 설비에 대한 부하를 감소시키며 테스트 효율성을 극대화합니다. 본 기술은 장비 하나로 전원 공급기와 전자 부하 역할을 동시에 수행할 수 있어 고급 시험 환경에 최적입니다.

        • e7866f9015d14a6ed9b3e6e1db083042_1752652593_2459.png
