회생 에너지

회생 에너지

최신 솔루션
친환경 에너지 생산

마이크로 인버터에서 상업용 태양광 어레이 인버터에 이르기까지, 솔루션 범위는 250W에서 무려 xx MW 입니다. 제조사는 미래의 회생 가능한 마이크로 그리드에 통합되는 솔루션을 개발하고 있습니다. 마이크로 그리드에는 태양광 어레이 인버터, 배터리 및 연료 전지와 같은 에너지 저장 장치, 양방향 EV/PHEV 충전기, 풍력발전용 터빈에서 조력 에너지까지의 솔루션이 포함됩니다. 기업및 일반 영역에서도 필사적으로 차세대 세계 친화적인 청정 에너지 솔루션을 개발하고 있습니다. 재생 가능 솔루션의 개발은 공학적 한계를 계속해서 압박하고 있습니다. 2,000Vdc의 전압, 수천 암페어의 전류, 다중 고전력 채널, 다중 MPPT 입력, 넓은 전압 범위에서 최대 전력을 제공하는 광대역 인버터에 빠르게 다가가고 있으며, 이러한 유형의 솔루션에 대한 공학적 기술 개발이 가속화되고 있습니다.

이 같은 훌륭한 솔루션을 개발한 다음에는 무엇이 필요합니까? 바로 이들을 시험하는 것 입니다. Elektro-Automatik의 DC 전원 공급장치, 전자 부하기 및 양방향 전원 공급장치 제품들에는 오늘날의 회생 에너지 기술을 효과적으로 테스트 할 수 있는 기능이 있습니다. EA의 PSI, EL, ELR 및 PSB 제품 시리즈는 최대 2000V를 제공할 수 있으며, Autoranging 및 내장식 임의 파형 및 Function Generation을 제공합니다. 이 같은 유연성 덕분에, EA는 실제 조건을 시뮬레이션하고, 신뢰할수 있고 효율적인 테스트를 수행하는데 필요한 전력을 생산하거나 흡수할 수 있습니다.

회생 에너지 응용에 사용되는 제품

DC 양방향 실험실 전원 공급장치

프로그래밍 가능 DC 실험실 전원 공급장치

프로그래밍 가능 DC 전자 부하 (기존 및 재생)

응용 솔루션

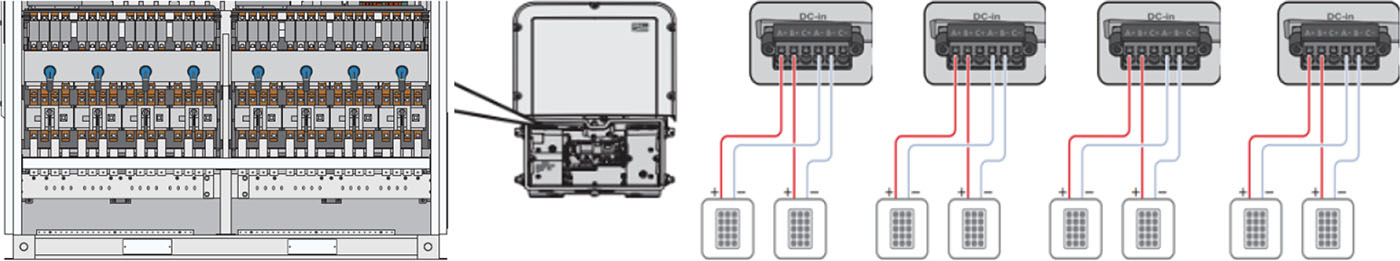

다양한 다중 공급장치들을 통한 여러 태양열 어레이 시뮬레이션

상업용 태양광 인버터는 일반적으로 30-1MW 범위에서 동작하며 태양광 어레이 DC 입력 전압은 최대 1500VDC이며 3상 AC 전력을 생산합니다. 이들 전력 레벨에서, 단일 어레이 입력을 사용하는 것은 실용적이지 않습니다. 대신, 상업용 인버터에는 DC/AC 인버터에 공급되기 전에 DC/DC 레벨에서 합쳐지는 MPPT(최대 전력 점 추적) 입력이 여러 개 있습니다. 이 유형의 인버터를 테스트하려면, 아래 그림과 같이, 각 입력에 하나씩 여러 Autoranging 전원 공급장치를 사용합니다.

EA Elektro-Automatik의 프로그래밍 가능 공급장치는 채널당 최저 1kW에서 최고 2MW 정격을 갖습니다. 최대 출력 전압은 2,000VDC이며, 이 용도에 사용할 수 있는 공급장치 수에는 제한이 없습니다. 또한, 각 DC 전원을 독립적으로 프로그래밍하여 서로 다른 조도 프로파일을 시뮬레이션 할 수 있습니다. 예를 들어, 하나의 인버터 입력에서 맑은 날 태양광 어레이를 시뮬레이션 할 수 있고, 다른 입력에서는 부분적으로 또는 완전히 흔린날의 태양광 패널을 시뮬레이션 할 수 있습니다.

EA 장점들:

  • 최대 2000V의 출력 전압+
  • 최대 30kW의 출력 전력
  • 고출력 밀도
  • 디지털 제어
  • 낮은 EMC
  • 산업 경험

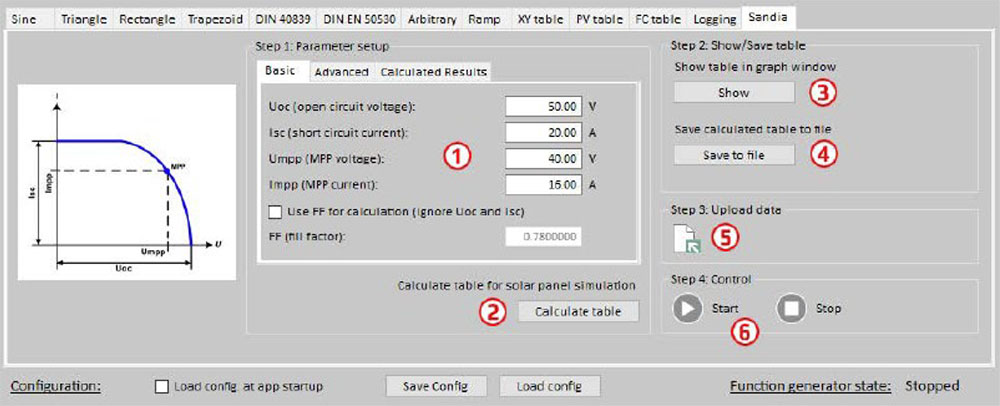

태양광 시뮬레이션 소프트웨어는 Sandia, EN50530 또는 맞춤형 테스트 프로파일을 제공합니다.

단순히 DC 전압을 인버터에 연결하는 것만으로는 효율이 엄격하게 테스트되는 것은 아닙니다. 태양광 어레이에서 최대 전력량을 얻기 위해, MPPT 인버터는 어레이에 닿는 햇빛의 양이 변할 때 태양광 어레이 출력을 정확하게 추적해야 합니다. 이를 수행하는 인버터의 성능을 테스트하려면, 태양열 시뮬레이션이 필요하며, 정적 및 동적 테스트가 모두 필요합니다.

PSI 시리즈의 내장 Function Generator를 사용하면 이러한 테스트를 수행할 수 있습니다. 최대 4096 개의 데이터 지점을 프로그래밍 할 수 있으므로 Isc, Voc, Vmpp 및 Impp를 기반으로 간단한 태양열 어레이 곡선을 프로그래밍 할 수 있습니다. 실질적으로, 태양을 제어하는 것과 같습니다! 더 진보된 태양광 시뮬레이션이 필요한 경우, EA Elektro-Automatik의 EAPC (EA Power Control) 소프트웨어를 사용하면 Sandia, EN50530 또는 맞춤형 테스트 프로파일을 쉽게 설정할 수 있습니다.

EA 장점들:

  • PSI 시리즈 내장 Function Generator
  • EAPC (EA Power Control) 소프트웨어를 사용하는 고급 태양광 프로파일
  • 제어 PC 없이, Sandia, EN50530 또는 사용자 지정 테스트 프로파일 실행

배터리 시뮬레이터로 배터리 저장 시스템 테스트

배터리 저장 시스템은 주거용 및 상업용 태양광 설비에서 보편화되고 있습니다. 이들 용도에 사용되는 태양광 인버터는 표준 인버터와 유사하지만 태양이 비추면 배터리 뱅크를 충전한 다음, 어두울 때 출력 전력을 제공하기 위해 해당 배터리에서 전력을 끌어오는 데에도 인버터가 사용됩니다. 이 같은 유형의 시스템을 테스트하려면, 태양광 시뮬레이터와 배터리 시뮬레이터가 모두 필요합니다. 충전 및 방전주기를 시뮬레이션하려면, 배터리 시뮬레이터가 양방향이어야 합니다.

이들 유형의 시스템을 테스트하기 위해, EA PSI 시리즈 전원 공급장치를 태양광 어레이 시뮬레이터로 사용하고, EA PSB 시리즈 전원 공급장치를 배터리 시뮬레이터로 사용할 수 있습니다. PSB 시리즈는 전력 소스 및 싱크(2 사분면) 기능을 모두 포함하는 양방향 프로그래밍 가능한 DC 배터리 시뮬레이터입니다. PSB는 배터리에서 전력이 필요할 때, 인버터에 전력을 공급하고 충전주기 동안 전력을 흡수합니다. PSI 및 PSB 시리즈와 같은 프로그래밍 가능 전원 장치로 인버터의 완전한 제어를 지속하고 효과적이며 반복 가능한 테스트를 수행 할 수 있습니다.

EA 장점들:

  • 양방향
  • 고전력 밀도
  • 배터리 시뮬레이션
  • 임의 파형 및 Function Generator
  • 최대 2000V 전압 모델
  • 낮은 EMC
  • 산업 경험
  • 최대 2MW의 플러그 앤 플레이 병렬 연결
